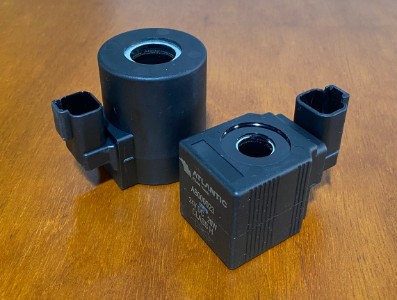

Atlantic Fluid Tech のカートリッジバルブ向けソレノイドコイルは、Class H（180℃）の耐熱絶縁を標準採用し、過酷な環境下でも安定した制御を実現します。高い防水性能（IP69K）を誇るM3シリーズから、他社製バルブとの互換性に優れたM15シリーズまで、現場のニーズに応える多彩なラインナップを展開。
多様なコネクタ形状と幅広い電圧設定から選択でき、MTTFd最大1200年という圧倒的な耐久性を備え、Atlantic Fluid Tech 製カートリッジバルブと組み合わせて信頼性を一段上のレベルへと引き上げます。
主な製品シリーズと概要
- M7シリーズ：電磁操作式カートリッジバルブ用。取付穴径12.9 mm。
- M3シリーズ：電磁操作式カートリッジバルブ用。Class N（200℃）対応。UL認証取得。取付穴径13.0 mm。
- M14シリーズ：電磁操作式カートリッジバルブ用。取付穴径14.5 mm。
- M15シリーズ：電磁比例制御式カートリッジバルブ用のシリーズです。取付穴径19.2 mmで他社製カートリッジバルブと組み合わせて使用することもできます。
- M12シリーズ：標準的な電磁操作式カートリッジバルブ用。取付穴径16.2 mm。
- M16シリーズ：標準的な電磁操作式カートリッジバルブ用。取付穴径22.1 mm。
主な仕様と特徴
- 耐熱クラス（絶縁階級）：標準的にClass H（180℃）を採用していますが、M3シリーズはClass N（200℃）を採用しています。
- 対応電圧：12V DC、24V DCを中心に、14V、26V、48V、および整流器付きAC（24V RAC、110V RAC、220V RAC）など、幅広い電圧に対応しています。
- 保護等級 (IP)：コネクタの種類に応じて、IP65（DIN、デュアルスペード、ケーブル）、IP67（AMP Junior）、IP69/IP69K（Deutsch）の防塵・防水性能を備えています。
- 耐久性：設計上の平均故障寿命（MTTFd）は150〜1200年です。
接続タイプ（コネクタ）
- DIN 43650 EN 175301-803 ISO 4400：一般的なDINコネクタ。
- AMP Junior：IP67準拠のコネクタ。
- Deutsch DT04-2P：垂直(V)または水平(L)タイプがあり、IP69/IP69Kの高い防水性を備えます。
- その他：デュアルスペード (Dual Spades)端子や直接リード線（ケーブル）を出すタイプも選択可能です。
その他のオプション
- サージ保護：多くのモデルで双方向ダイオードの内蔵を選択でき、回路の保護が可能です。
- DINコネクタアクセサリ：VDR（バリスタ）、LED、整流器を内蔵したコネクタを用意しています。
