展示品の一部であるバルブブロックの紹介です。
カートリッジバルブ、ソレノイドコイル、インラインバルブ、アキュムレーター、センサーについては、下記常設ページにてご確認ください。

カートリッジバルブ詳細ページ
ソレノイドコイル詳細ページ
インラインバルブ詳細ページ
アキュムレーター詳細ページ
センサー詳細ページ

目次

高所作業車向けバルブブロック

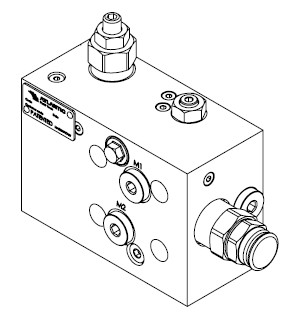

MB001475 – 高所作業車用重力降下式バルブ（油圧作動式）
Gravity lowering valve for aerial work platform (with hydraulic actuation)

最小限のエネルギー消費で荷重を安定して降下させるロードホールディングバルブ（負荷保持弁）であり、電動式機械に最適です。
Load holding valve ensuring stable lowering of the weight with minimal energy consumption, ideal for electric machines.

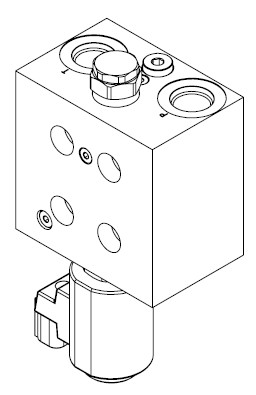

DP230192 – 高所作業車用比例制御重力降下式バルブ
Proportionally-controlled gravity lowering valve for aerial work platform

このバルブは、ポンプから流量を供給することなく、ブームシリンダーの下降動作を比例制御することができます。
This valve can proportionally control the lowering movement of the boom cylinder, without the need to deliver any flow from the pump.

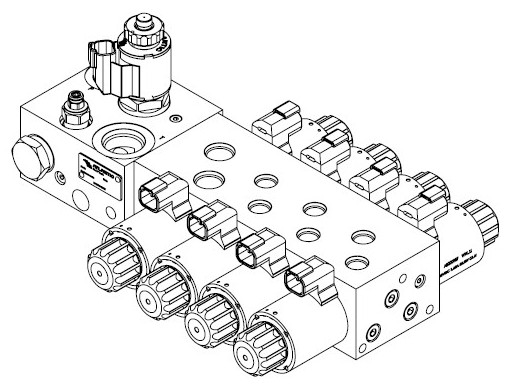

EB000270 – 高所作業車用メインコントロールブロック（モノブロック設計）
Main control block for aerial work platform (mono-block design)

比例制御およびロードセンシング制御により、高所作業車の全機能を操作します。
Operating all function of the machine aerial part, with proportional, load sensing control.

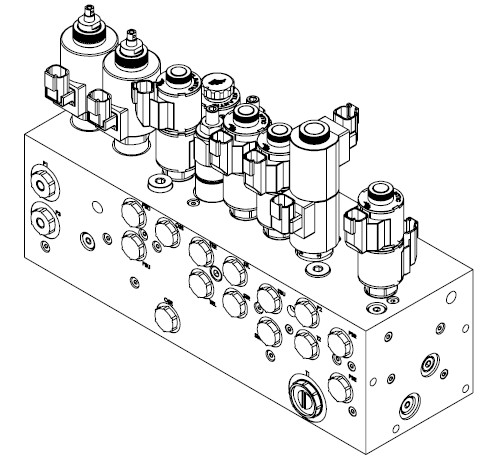

DP240342 – 高所作業車用メインコントロールブロック（油圧統合回路設計）
Main control block for aerial work platform (hydraulic integrated circuit design)

比例制御および全ポート上流側圧力補償制御により、機械の高所作業部の全機能を操作します。
Operating all function of the machine aerial part, with proportional, full pre-compensated control.

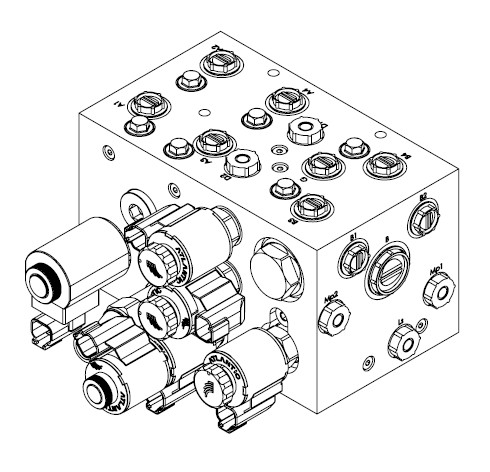

DP240078 – 高所作業車用トラクションブロック
Traction block for aerial work platform

機械の方向制御、直進制御、制動制御を行い、ディファレンシャルロック機能も備えています。
Controlling the direction, translation and braking of the machine and including the activation of the differential lock.

クレーン向けバルブブロック

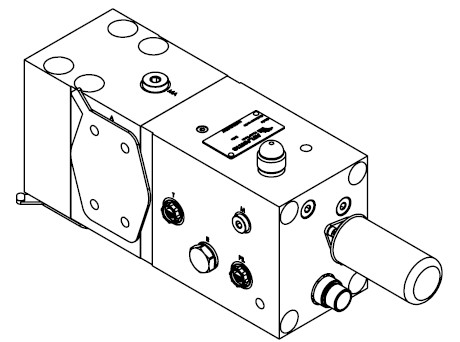

DP210102 – クローラークレーン用ブームバルブ
Boom valve for truck cranes

電気比例式作動機構を備えた高圧・大流量の荷重保持バルブで、優れた降下制御性を確保します。
High-pressure/high-flow load holding valve with electro-proportional actuation, ensuring excellent descent controllability.

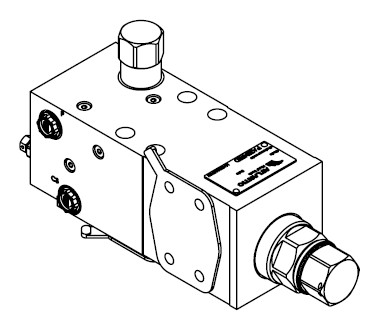

DP200095 – クローラークレーン用ウインチバルブ
Winch valve for truck cranes

ウインチブレーキ制御システムを備えた、高圧・大流量のカウンターバランスバルブです。
High-pressure/high-flow overcenter valve including the winch brake control system.

油圧ショベル向けバルブブロック

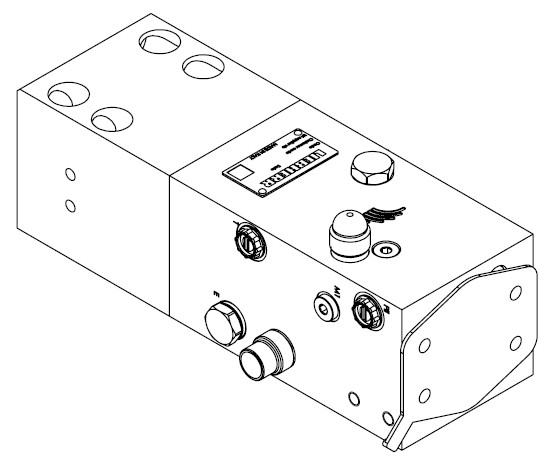

ML000321 – ロードホールディングバルブ（緊急遮断弁） MLNTシリーズ
Load holding valve - MLNT series

ショベルカー向けの最新式ロードホールディングバルブです。
製品詳細は「ショベルカー向けバルブ」ページを参照ください。

MF000411 – 遠隔調整機能付きアタッチメント用バルブ
Priority flow regulations with remote full proportional control

油圧ショベル、バックホーローダー、コンパクトホイールローダーなどに使用する、単動アタッチメント（油圧ハンマー、アスファルトカッターなど）をそれらに対応していない車両で動作させることを可能にする優先流量調整バルブ。
圧力補償された調整済み流量は、アタッチメントへの供給のために遠隔制御および比例設定が可能であり、余剰流量は建設車両の通常の機能に使用できます。また、アタッチメントにかかる最大圧力も遠隔で比例的に調整でき、アタッチメント作業の最適な結果を得ることができます。
Priority flow regulators which allow the operation of single acting attachments (e.g. hydraulic hammers , asphalt cutters, etc.) on heavy duty machines that are not equipped for them.
The regulated flow rate, pressure compensated , is remotely controlled and proportionally set to feed the attachment, while the exces flow can be used for normal construction machine functions.
Also the max pressure on the attachement can be remotely and proportionally adjusted to achieve the best result of the attachment work.

  • 圧力損失の低減
  • 主操作弁を変更せずにアタッチメント機能を追加
  • 正確な流量分配と圧力補償
  • 優先流量と優先圧力の遠隔・比例制御
  • バルブ内のスプールで直接流量の微調整が可能
  • （アタッチメントに接続される）優先ポートの圧力制限が可能
  • コンパクトな設計
  • Reduced pressure losses
  • Auxiliary function without additional distributor slice
  • Precise flow distribution , pressure compensated
  • Remote and proportional control of priority flow and pressure
  • Fine adjustment of the flow rate directly on the spool
  • Pressure cut off on priority port connected to the attachment
  • Compactness

フォークリフト向けバルブブロック

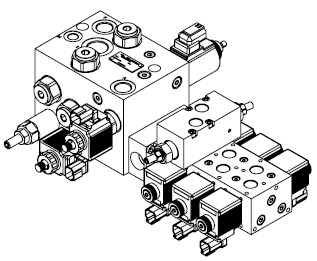

DP180256 – 無人フォークリフト用メイン制御バルブブロック
Main control block for forklifts (AGV application)

フォークリフト（無人搬送車用途）のメイン制御ブロック。リフター（昇降）およびマストのチルト、爪幅調整、サイドシフトの比例制御機能を備えています。
Main control block for forklifts (AGV application), with proportional control of the lifter (up and down) and of the mast tilting, position and side shift.

テレハンドラー向けバルブブロック

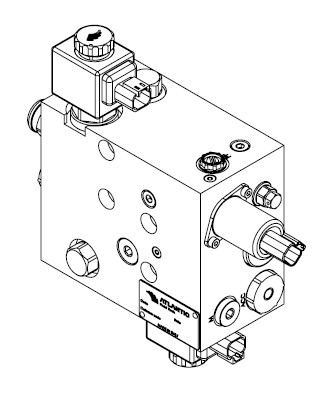

DP230362 – 高流量アクチュエータ制御マニホールド
High-flow actuator control manifold

これは、高流量油圧回路用の高耐久性カスタムブロックです。メインアクチュエータや機械の動作に対する制御・保護機能を統合しており、過酷な移動式アプリケーションにおいて、圧力の管理、制御不能な動作の防止、および油圧レイアウトの簡素化に貢献します。
This is a heavy-duty custom block for high-flow hydraulic circuits. It integrates control and protection functions for a main actuator or machine movement, helping manage pressure, prevent uncontrolled movement and simplify the hydraulic layout in demanding mobile applications.

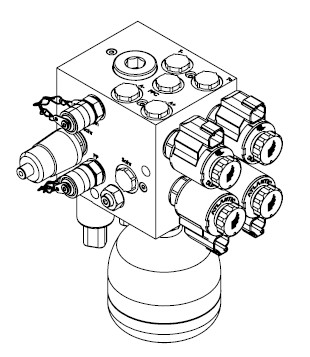

DP170230 – ブレーキ/安全用圧力制御ブロック
Brake / safety pressure control block

これは、ブレーキ解除、パーキングブレーキ制御、圧力監視などの補助的な安全機能に使用されるコンパクトな電磁油圧ブロックです。ソレノイドバルブ、流量制御、ろ過、圧力スイッチの各機能を1つのマニホールドに集約しており、システムをよりコンパクトにし、制御を容易にします。
This is a compact electro-hydraulic block used for auxiliary safety functions, such as brake release, parking brake management or pressure monitoring. It integrates solenoid valves, flow control, filtration and pressure switch functions in one manifold, making the system more compact and easier to control.
